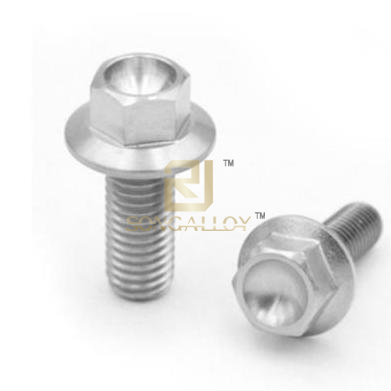

Parafusos de flange hexagonal de titânio ANSI/ASME B18.2.1 customizados aqui com serviço One stop em fixadores de titânio.
ANSI/ASME B18.2.1 Parafusos de Titânio com Flange Hexagonal TABELA 8 é composto por uma cabeça hexagonal e uma superfície de flange.Sua 'relação área de suporte para área de tensão' é maior do que a dos parafusos de cabeça hexagonal comuns, então esse tipo de parafuso pode suportar maior força de pré-aperto e evitar O desempenho solto também é bom, por isso é amplamente utilizado em motores de automóveis , máquinas pesadas e outros produtos.

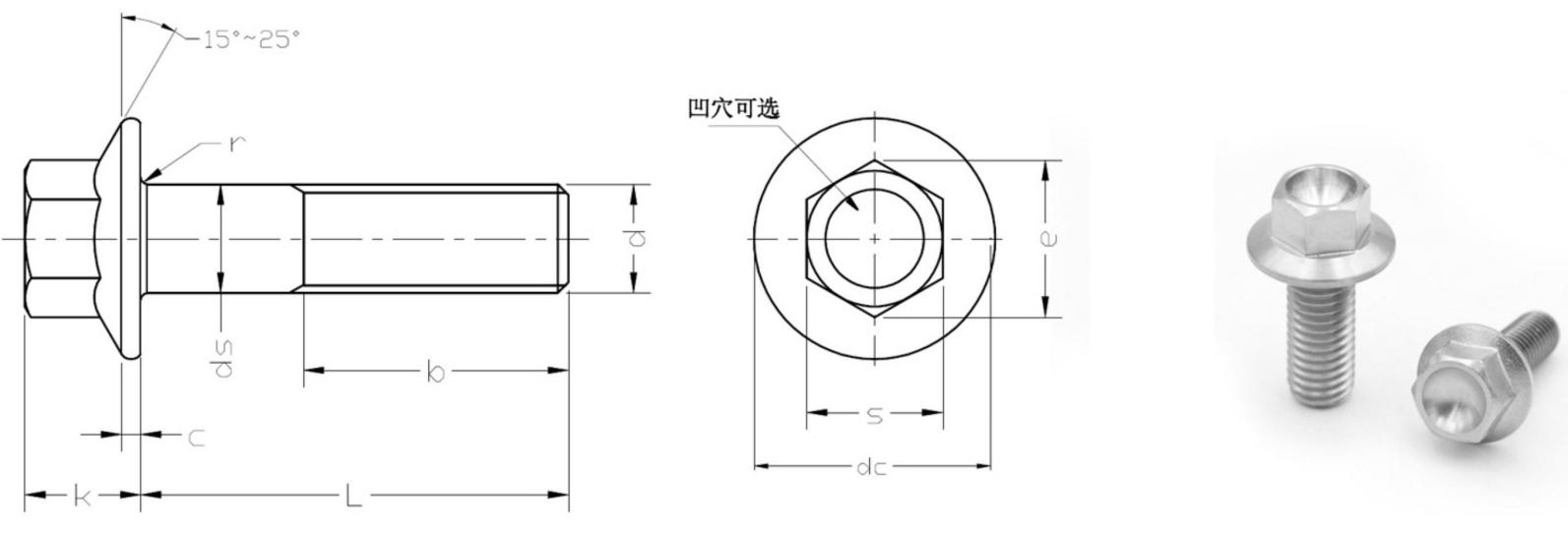

Parafusos de flange hexagonal de titânio ANSI/ASME B18.2.1 TABELA8 dimensões conforme abaixo:
d | 1/4 | 16/05 | 3/8 | 16/07 | 1/2 | 16/09 | 08/05 | 3/4 | |
PP | UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 |
UNF | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | |
ds | máximo | 0.25 | 0.3125 | 0.375 | 0.4375 | 0.5 | 0.5625 | 0.625 | 0.75 |
min | 0.245 | 0.3065 | 0.369 | 0.4305 | 0.493 | 0.5545 | 0.617 | 0.741 | |
s | tamanho básico | 3/8 | 1/2 | 16/09 | 08/05 | 3/4 | 13/16 | 15/16 | 1-1/8 |
máximo | 0.375 | 0.5 | 0.5625 | 0.625 | 0.75 | 0.8125 | 0.9375 | 1.125 | |
min | 0.367 | 0.489 | 0.551 | 0.612 | 0.736 | 0.798 | 0.922 | 1.1 | |
e | máximo | 0.433 | 0.577 | 0.65 | 0.722 | 0.866 | 0.938 | 1.083 | 1.299 |
min | 0.409 | 0.548 | 0.618 | 0.685 | 0.825 | 0.895 | 1.034 | 1.234 | |
dc | máximo | 0.56 | 0.68 | 0.81 | 0.93 | 1.07 | 1.19 | 1.33 | 1.59 |
c | min | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.1 | 0.11 |
k | máximo | 0.28 | 0.32 | 0.39 | 0.46 | 0.51 | 0.57 | 0.62 | 0.73 |
b | L≤6 | 0.75 | 0.875 | 1 | 1.125 | 1.25 | 1.375 | 1.5 | 1.75 |
L＞6 | 1 | 1.125 | 1.25 | 1.375 | 1.5 | 1.625 | 1.75 | 2 | |
r | máximo | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.045 | 0.045 | 0.045 |
min | 0.015 | 0.025 | 0.025 | 0.025 | 0.025 | 0.020 | 0.020 | 0.020 |
Serviço de uma parada para fornecer todos os tipos de parafusos e porcas de titânio, parafusos de cabeça hexagonal de rosca completa e parafusos de meia rosca, porcas pesadas e porcas finas, parafusos escareados e fixadores de titânio relacionados, peças cnc de titânio, envie-nos para info@topqualityalloy.com para a compra de parafusos de flanges hexagonais de titânio ANSI/ASME B18.2.1 com tamanhos e quantidade necessários e grau de material de titânio.
